بررسی اثر افزودن آندالوزیت به دیرگدازهای بر پایه شاموت و بوکسیت

نویسندگان:
امیرعباس احمدی‌پور – مدیر سیستم‌ها و روش‌ها، شرکت پودر دیرگداز ماهان
علیرضا خادم‌الفقراء – مدیر بازرگانی و خدمات مهندسی فروش، شرکت پودر دیرگداز ماهان

چکیده

در این پژوهش اثر افزودن آندالوزیت بر خواص فیزیکی و مکانیکی دیرگدازهای بر پایه شاموت و بوکسیت بررسی شد. سه ترکیب با توزیع دانه‌بندی پیوسته (پودر ≤140 مش، دانه‌های 0–1، 1–3 و 3–5 mm) و 15 wt.% بال‌کلی (200 مش) در میکسر هوبارت تهیه، با 4.8 wt.% آب گرانوله و به‌صورت سیلندرهای 60×60 mm شکل‌دهی شد. نمونه‌ها پس از خشک‌کردن (110 °C/24 h) در 1380 °C به‌مدت 8 ساعت پخت شدند. نتایج (n=5) نشان داد با افزایش سهم آندالوزیت/بوکسیت، چگالی از 2.35 به 2.64 g·cm⁻³ و مقاومت فشاری سرد از 49.2 به 61.5 MPa افزایش یافت، در حالی که PLC از −0.2% (انقباض) به +0.6% (انبساط) تغییر کرد. تخلخل باز در بازهٔ 14.5–16.8% قرار گرفت. این روندها با تشکیل مولایت درجا (in-situ) و بهبود پیوند بین‌دانه‌ای سازگار است. هرچند آزمون‌های عملکردی دمای‌بالا (RUL، شوک حرارتی) انجام نشد، داده‌های فیزیکی/مکانیکی نشان‌دهنده بهبود معنادار ساختاری در دمای 1380 °C هستند.

کلمات کلیدی: آجر نسوز، شاموت، بوکسیت، آندالوزیت، مولایت، مقاومت به خوردگی، شوک حرارتی، دیرگدازی

۱. مقدمه

دیرگدازهای آلومینی و آلومینوسیلیکاتی بر پایه شاموت و بوکسیت از پرکاربردترین مواد در صنایع فولاد، آلومینیوم، سیمان و فروآلیاژ هستند و به دلیل در دسترس بودن مواد اولیه، قیمت مناسب و پایداری حرارتی، به‌طور گسترده در آسترکاری کوره‌ها و تجهیزات حرارتی مورد استفاده قرار می‌گیرند.
با این حال، این نسوزها در شرایط عملیاتی سخت، به‌ویژه در تماس با سرباره‌های خورنده و محیط‌های حاوی ترکیبات مهاجم، دچار تخریب تدریجی می‌شوند که این امر موجب کاهش عمر کاری و افزایش هزینه‌های تعمیر و نگهداری می‌گردد.

برای رفع این محدودیت‌ها، استفاده از افزودنی‌های معدنی مقاوم و پایدار، رویکردی مؤثر در بهبود ریزساختار و خواص عملکردی نسوزها است. در این میان، آندالوزیت (Al₂SiO₅) به‌عنوان یکی از کانی‌های آلومینوسیلیکاتی با خلوص بالا، به دلیل تبدیل به فاز مولایت (3Al₂O₃·2SiO₂) و سیلیس آزاد در هنگام پخت، می‌تواند موجب تقویت خواص مکانیکی، بهبود مقاومت به شوک حرارتی و کاهش نفوذپذیری گردد.
پژوهش‌های اخیر نشان داده‌اند که ذرات ریز آندالوزیت، علاوه بر ارتقاء پایداری در برابر خوردگی گازی و سرباره‌ای، می‌توانند به افزایش طول عمر نسوزهای پایه شاموت و بوکسیت کمک کنند. هدف از این تحقیق، بررسی اثر افزودن آندالوزیت بر خواص فیزیکی، مکانیکی و ریزساختاری آجرهای نسوز بر پایه شاموت و بوکسیت است.

۲. پیشینه پژوهش

نسوزهای آلومینوسیلیکاتی بر پایه شاموت و بوکسیت به دلیل قیمت مناسب و تولید آسان، از پرمصرف‌ترین دیرگدازها در صنایع مختلف هستند. با این وجود، محدودیت در برابر خوردگی و شوک حرارتی، مهم‌ترین چالش عملکردی آن‌هاست [1].
یکی از روش‌های بهبود این مشکل، افزودن مواد با پایداری حرارتی بالا مانند آندالوزیت است. آندالوزیت در اثر پخت در دمای بالا به مولایت و سیلیس آزاد تبدیل می‌شود. فاز مولایتی حاصل دارای ضریب انبساط حرارتی پایین، پایداری فازی زیاد و مقاومت شیمیایی بالاست و همین ویژگی‌ها موجب افزایش مقاومت در برابر شوک حرارتی و نفوذ سرباره می‌شود [2].

تحقیقات نشان داده‌اند که اندازه ذرات آندالوزیت و نحوه توزیع آن در ساختار نسوز نقش تعیین‌کننده‌ای در بهبود چگالی، کاهش تخلخل و ارتقاء مقاومت در برابر خوردگی دارند [3].
از نظر ترکیب شیمیایی، تفاوت اصلی آندالوزیت با شاموت و بوکسیت در مقدار پایین TiO₂ است. بوکسیت‌های نسوز معمولاً دارای ۲ تا ۴ درصد وزنی TiO₂ هستند، در حالی که در آندالوزیت این مقدار کمتر از ۰٫۵ درصد است [5]. حضور TiO₂ بالا موجب تشکیل فازهای کم‌دما و کاهش دیرگدازی می‌شود، در حالی که آندالوزیت با TiO₂ پایین و تشکیل مولایت پایدار، موجب افزایش دیرگدازی (Refractoriness) و مقاومت تحت بار (RUL) می‌شود [6],[7].
در مجموع، ترکیب آندالوزیت با شاموت و بوکسیت نه تنها موجب ارتقای مقاومت مکانیکی و شیمیایی آجرهای نسوز می‌شود، بلکه با کاهش اثر TiO₂ و افزایش تشکیل مولایت، پایداری حرارتی و عمر سرویس را بهبود می‌بخشد [8].

۳. مقایسه رفتار نفوذ سرباره در ساختار آندالوزیتی و بوکسیتی

مطالعات کلاسیک انجام‌شده توسط Overbeek (1989) نشان دادند که تفاوت چشمگیری در مکانیزم نفوذ سرباره میان آندالوزیت و بوکسیت وجود دارد. در تصاویر میکروسکوپی مشخص شد که در دانه‌های آندالوزیتی، نفوذ سرباره عمدتاً به نواحی سطحی و مرزهای بین‌دانه‌ای محدود می‌شود، در حالی که در مواد بوکسیتی، سرباره قادر است در فضاهای بین‌بلوری و تخلخل‌های درون‌دانه‌ای نفوذ کرده و ساختار را تخریب کند (شکل ۱).

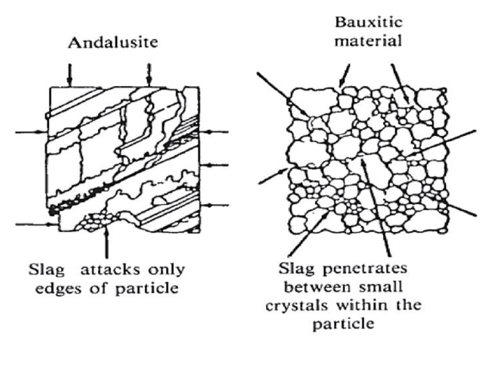

مقایسه نفوذ سرباره دیرگداز های آندالوزیتی و بوکسیتی

در آندالوزیت، این رفتار به ساختار متراکم‌تر، آرایش بلوری منظم‌تر و پیوندهای قوی‌تر میان فازهای سیلیکاتی و آلومینایی نسبت داده می‌شود. در فرآیند پخت، آندالوزیت به فاز مولایت و سیلیس آزاد تبدیل می‌شود که موجب ایجاد شبکه‌ای متراکم و به‌هم‌پیوسته درون ساختار می‌گردد. این شبکه مولایتی نه‌تنها مانع از گسترش ترک‌های حرارتی می‌شود، بلکه نفوذ فازهای مایع و گازی را نیز محدود می‌سازد.

در مقابل، در بوکسیت و شاموت به‌دلیل اندازه کوچک‌تر بلورها و درصد بالاتر تخلخل باز، مسیرهای نفوذ مذاب پیوسته‌تر هستند و به سرباره اجازه می‌دهند تا درون ماده پیشروی کرده و ناحیه واکنش گسترده‌تری ایجاد کند.
Overbeek (1989) با استفاده از میکروگراف‌های نوری و داده‌های SEM نشان داد که در بوکسیت، نفوذ سرباره بین بلورهای کوچک‌تر آلومینا رخ می‌دهد و منجر به تشکیل محصولات ثانویه غنی از آهن و تیتان می‌شود. در حالی که در آندالوزیت، واکنش سرباره محدود به سطح باقی می‌ماند.
اختلاف در انرژی سطحی و زاویه تماس سرباره با فازهای مولایتی نسبت به کوراندوم نیز در این رفتار نقش دارد. زاویه تماس بیشتر بین مذاب و مولایت باعث کاهش ترشوندگی و در نتیجه کاهش سرعت نفوذ می‌شود. در نتیجه، مقاومت شیمیایی آندالوزیت ترکیبی از تخلخل پایین، ساختار متراکم و ترمودینامیک پایدار است.

۴. رفتار دیرگدازی تحت بار (RUL)

یکی از شاخص‌های کلیدی عملکرد نسوزها، دیرگدازی تحت بار (Refractoriness Under Load) است که بیانگر مقاومت ماده در برابر تغییر شکل پلاستیکی در دماهای بالا می‌باشد.

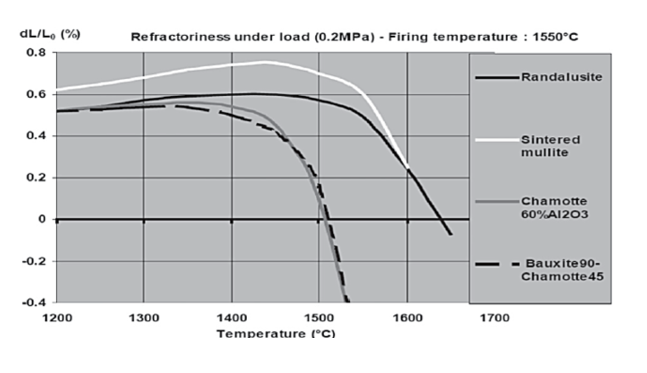

مقایسه وجود آندولوزیت و نبود آن در سیستم دیرگداز های آلومینی و عملکرد آن در

Hubert (2001) گزارش کرد که آجر آندالوزیتی تا دمای ۱۶۰۰°C بدون تغییر شکل پایدار باقی می‌ماند، در حالی که آجرهای بوکسیتی و شاموتی به‌ترتیب در دماهای ۱۴۵۰°C و ۱۴۰۰°C دچار افت مقاومت می‌شوند. این تفاوت به ساختار متراکم‌تر آندالوزیت و کاهش فاز شیشه‌ای نسبت داده می‌شود.

۵. مقایسه عملکرد کیفی دیرگدازهای آندالوزیتی، مولایتی و بوکسیتی

مطالعات جامع Hubert (2001) و Buhr و Höhne (2007) در کنفرانس بین‌المللی UNITECR نشان داد که دیرگدازهای آندالوزیتی در اکثر شاخص‌های کلیدی عملکردی، از جمله مقاومت به شوک حرارتی، خوردگی شیمیایی، سایش و پایداری ابعادی، عملکرد برتری نسبت به دیرگدازهای بوکسیتی و مولایتی دارند.

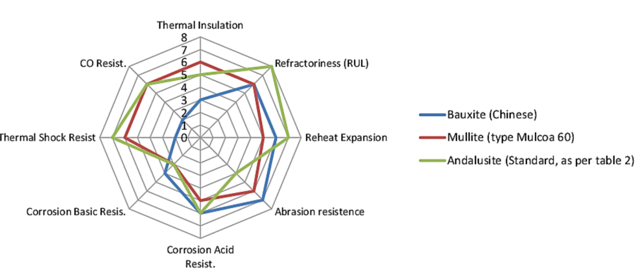

مقایسه عملکرد دیرگداز های آندالوزیتی با دیگر دیرگداز های آلومینی

ویژگی‌های کلیدی آندالوزیت عبارت‌اند از:

• دیرگدازی بالاتر (RUL) به دلیل TiO₂ پایین و تشکیل مولایت پایدار.
• مقاومت عالی در برابر شوک حرارتی ناشی از حضور فاز مولایتی با ضریب انبساط پایین.
• پایداری شیمیایی در محیط‌های اسیدی و بازی به دلیل تشکیل لایه محافظ مولایتی.
• مقاومت سایشی بالا و نفوذپذیری پایین به علت ساختار متراکم و پیوسته.

داده‌های صنعتی نشان داده‌اند که عمر سرویس دیرگدازهای آندالوزیتی حدود ۲۰ تا ۳۰ درصد بیشتر از بوکسیتی در شرایط مشابه است.

۶. داده‌های صنعتی (Gouda Refractories)

داده‌های جدول فوق نشان می‌دهد که با افزایش درصد آلومینا و جایگزینی بخشی از شاموت با آندالوزیت، مقاومت به شوک حرارتی از ۱۰ سیکل در آجر شاموتی به ۳۰ سیکل در آجر آندالوزیتی افزایش یافته است. این موضوع تأیید می‌کند که تشکیل مولایت درجا، کاهش تخلخل و پیوند بهتر بین دانه‌ها، از عوامل اصلی بهبود خواص مکانیکی هستند.

۷. کار عملی، مواد اولیه و آماده‌سازی نمونه‌ها

به‌منظور بررسی اثر افزودن آندالوزیت بر خواص فیزیکی و مکانیکی دیرگدازهای آلومینوسیلیکاتی بر پایه شاموت و بوکسیت، سه ترکیب آزمایشی با درصدهای متفاوت از آندالوزیت طراحی و ساخته شد.
مواد اولیه شامل آندالوزیت ایرانی (با خلوص تقریبی ‎Al₂O₃ ≈ 57%‎)، بوکسیت چینی (‎Al₂O₃ ≈ 86%‎)، شاموت سمیرم (‎Al₂O₃ ≈ 43%‎) و بال‌کلی ARB-100 به عنوان چسب و فاز ریزدانه بودند.

مواد اولیه پس از خردایش و الک، در پنج بازهٔ دانه‌بندی آماده شدند تا توزیع دانه‌ای پیوسته و تراکم‌پذیر به‌دست آید:

• بال‌کلی: تا مش ‎200‎
• پودرهای آندالوزیت، بوکسیت و شاموت: تا مش ‎140‎
• دانه‌های درشت‌تر: ‎0–1‎، ‎1–3‎ و ‎3–5‎ میلی‌متر

اختلاط اجزا در میکسر مدل Hobart به‌مدت ‎15 دقیقه‎ انجام شد تا یکنواختی کامل حاصل گردد. سپس ۴٫۸ درصد وزنی آب به مخلوط افزوده شد تا رطوبت لازم برای شکل‌دهی فراهم شود. بدنه مرطوب در این مرحله به‌صورت گرانوله (granulated body) درآمد تا جریان‌پذیری و تراکم یکنواخت در قالب تضمین گردد.

سه ترکیب اصلی شامل درصدهای مختلف آندالوزیت و نسبت‌های متغیر شاموت و بوکسیت طبق جدول ۲  تهیه شدند:

بدنه‌های گرانوله‌شده در قالب‌های استوانه‌ای فولادی با قطر و ارتفاع ۶۰ میلی‌متر تحت فشار خشک شکل‌دهی شدند. از هر ترکیب پنج نمونه ساخته شد (در مجموع ۱۵ نمونه).
نمونه‌ها پس از قالب‌گیری، به‌مدت ۲۴ ساعت در دمای ‎110 °C‎ در آون خشک شده و ابعاد اولیه برای محاسبه تغییرات خطی پایدار ثبت گردید. سپس نمونه‌ها در کوره آزمایشگاهی تا دمای ‎1380 °C‎ با نرخ گرمایش ‎5 °C·min⁻¹‎ حرارت داده شده و به‌مدت ۸ ساعت در دمای نهایی نگه‌داری شدند. خنک‌سازی در هوای آرام انجام شد.

پس از پخت، ویژگی‌های فیزیکی شامل دانسیته ظاهری، تخلخل باز، مقاومت فشاری سرد (CCS) و تغییر ابعادی پس از پخت اندازه‌گیری گردید. آزمون‌ها مطابق با استانداردهای زیر انجام شدند:

• EN 993-1:اندازه‌گیری چگالی ظاهری و تخلخل باز
• EN 993-5:اندازه‌گیری مقاومت فشاری سرد

برای هر گرید، میانگین نتایج پنج نمونه گزارش گردید تا تکرارپذیری داده‌ها ارزیابی شود.

بدنه‌های آزمایشی با دانه‌بندی پیوسته، رطوبت کنترل‌شده و ابعاد نیمه‌صنعتی طراحی شدند تا رفتار واقعی آجرهای آلومینوسیلیکاتی در شرایط پخت ۱۳۸۰ °C شبیه‌سازی گردد.

 ۸. نتایج و بحث

۸-۱. تغییرات ابعادی پس از پخت

مقادیر تغییر طول پس از پخت در جدول ۳  آمده است. با افزایش درصد آندالوزیت و جایگزینی تدریجی شاموت با بوکسیت، رفتار از انقباض جزئی در نمونه A45 به انبساط مثبت در نمونه‌های A60 و A70 تغییر یافت.
این پدیده ناشی از تشکیل فاز مولایت درجا و افزایش حجم شبکه بلوری در اثر واکنش آندالوزیت و فازهای آلومینایی است.

۸-۲. چگالی و تخلخل ظاهری

نتایج جدول ۴  نشان می‌دهد با افزایش درصد آندالوزیت و بوکسیت، چگالی ظاهری از ‎2.35 g/cm³‎ به ‎2.64 g/cm³‎ افزایش یافته است.
افزایش چگالی همراه با افزایش جزئی تخلخل (از ‎14.5%‎ به ‎16.8%‎) بیانگر رشد دانه‌ها و تشکیل حفرات بین‌بلوری ناشی از واکنش مولایتی است که ساختاری متراکم ولی با تخلخل باز به‌وجود می‌آورد.

۸-۳. مقاومت فشاری سرد (CCS)

میانگین مقاومت فشاری سرد برای هر گرید در جدول۴ ارائه شده است.
افزایش درصد آندالوزیت و بوکسیت منجر به رشد تدریجی استحکام از ‎502 kg/cm²‎ در نمونه A45 به ‎628 kg/cm²‎ در نمونه A70 شد.
این افزایش استحکام ناشی از تراکم بهتر، پیوند بین‌دانه‌ای قوی‌تر و تشکیل فاز مولایتی پایدار در حین پخت است.

۸-۴. تحلیل روندها

• افزایش درصد آندالوزیت سبب تشکیل مولایت درجا و بهبود چسبندگی بین‌دانه‌ای شده است.
• نمونه A70 که بیشترین مقدار بوکسیت و آندالوزیت را دارد، بالاترین چگالی و استحکام فشاری را نشان داد.
• تغییر رفتار از انقباض به انبساط در دماهای بالا به‌دلیل واکنش آندالوزیت–بوکسیت و تشکیل فاز مولایتی با ضریب انبساط کمتر از فاز شیشه‌ای شاموت است.
• همبستگی مستقیم بین چگالی و مقاومت فشاری (r ≈ 0.98 ) مشاهده شد که تأییدکنندهٔ تأثیر تراکم بر استحکام مکانیکی است.
• افزایش نسبی تخلخل در گریدهای غنی از آندالوزیت احتمالاً ناشی از آزاد شدن بخشی از سیلیس آزاد و گسترش فاز مولایتی در مرز دانه‌ها است.

۸-۵. جمع‌بندی جزئی

افزایش درصد آندالوزیت از ۴۵٪ به ۷۰٪ موجب:

• افزایش چگالی حدود ‎12%‎،
• افزایش مقاومت فشاری حدود ‎25%‎،
• و تغییر رفتار حرارتی از انقباض جزئی به انبساط مثبت گردید.

این نتایج نشان می‌دهد تشکیل مولایت درجا در حضور آندالوزیت سبب تقویت ساختار، افزایش تراکم و بهبود استحکام مکانیکی نسوزهای پایه شاموت و بوکسیت می‌شود.
روندهای مشاهده‌شده با یافته‌های گزارش‌شده توسط Buhr و Höhne (2007) و Rigaud و Prigent (2010) در مورد عملکرد دیرگدازهای آندالوزیتی مطابقت دارد.

هرچند آزمون‌های شوک حرارتی (EN 993-11) و دیرگدازی تحت بار (EN 993-8) در این مطالعه انجام نشد، نتایج حاصل از چگالی، تخلخل و مقاومت فشاری نشانگر بهبود کلی رفتار ساختاری نمونه‌های آندالوزیتی در دمای ۱۳۸۰ °C است. انجام آزمون‌های عملکردی در دماهای بالا در پژوهش‌های آینده می‌تواند دید دقیق‌تری نسبت به دوام حرارتی این ترکیبات فراهم کند.

۹. نتیجه‌گیری

داده‌های این پژوهش نشان داد که با افزایش سهم آندالوزیت/بوکسیت در بدنه‌های شاموتی–بوکسیتی و پخت در ‎1380 °C‎، دانسیته ظاهری از ‎2.36‎ به ‎2.64 g/cm³‎ و مقاومت فشاری سرد از ‎49.2‎ به ‎61.5 MPa‎ افزایش یافت و تغییرات خطی پایدار (PLC) از ‎−0.2%‎ (انقباض) به ‎+0.6%‎ (انبساط) تغییر کرد. این روندها با تشکیل مولایتِ درجا (in-situ mullite)، تراکم بهتر و تقویت پیوند بین‌دانه‌ای سازگار است.

از آنجا که در این کار آزمون‌های دمای‌بالا نظیر RUL و شوک حرارتی انجام نشد، نتیجه‌گیری درباره‌ی عملکرد در سرویس باید با احتیاط و بر اساس ادبیات پیشین تفسیر شود؛ گزارش‌های معتبر نشان می‌دهند TiO₂ پایین در آندالوزیت و تشکیل شبکه‌ی مولایتی پایدار می‌تواند به بهبود رفتار RUL و مقاومت به شوک/خوردگی منجر شود، اما سنجش مستقیم آن‌ها به عنوان کار آینده توصیه می‌شود.

در مجموع، نتایج حاضر تأیید می‌کند که افزودن آندالوزیت راهکاری مؤثر و از نظر صنعتی اقتصادی برای ارتقای خواص فیزیکی–مکانیکی بدنه‌های آلومینوسیلیکاتی بر پایه شاموت/بوکسیت در دمای ‎1380 °C‎ است؛ با تکمیل آزمون‌های دمای‌بالا (RUL، شوک حرارتی، HMOR و خوردگی سرباره) می‌توان درباره‌ی دوام عملیاتی و طول عمر سرویس نیز قضاوت مستندتری ارائه داد.

۱۰. تحلیل سینتیکی و ترمودینامیکی تبدیل آندالوزیت به مولایت

تحولات فازی آندالوزیت در دماهای بالا نقش تعیین‌کننده‌ای در عملکرد دیرگداز دارد. در مطالعه‌ای با عنوان Fast Transformation of Andalusite into Mullite and Silica گزارش شده است که تبدیل آندالوزیت به مولایت و سیلیس آزاد از دیدگاه ترمودینامیکی در حدود ۱۱۸۰ K (~۹۰۷ °C) آغاز می‌شود، اما برای دستیابی به تبدیل کامل، دما باید تا حدود ۱۶۵۳ K (~۱۳۸۰ °C) افزایش یابد [10]. همچنین مشخص شد که اندازه ذرات و افزودنی‌هایی نظیر Y₂O₃ می‌توانند دمای آغاز واکنش را کاهش دهند [10].

بر اساس تحلیل‌های سینتیکی، ذرات ریز آندالوزیت (به‌طور نمونه با d₅₀ = 4 µm) در حضور ۳٫۷۵ wt% Y₂O₃ پس از دو ساعت پخت در ۱۵۷۳ K تقریباً به طور کامل به مولایت تبدیل می‌شوند، در حالی که ذرات بزرگ‌تر تنها بخش اندکی از واکنش را طی می‌کنند [10]. این رفتار نشان‌دهنده‌ی کنترل نفوذ در واکنش و اهمیت سطح ویژه‌ی بالاتر ذرات ریز است.

تبدیل کامل آندالوزیت به مولایت سبب ایجاد ساختاری یکنواخت با ضریب انبساط حرارتی پایین (~5×10⁻⁶ K⁻¹) و افزایش مقاومت در برابر شوک حرارتی می‌گردد. این ویژگی در ترکیب دیرگدازهای حاوی آندالوزیت موجب کاهش ترک‌پذیری، افزایش چقرمگی شکست و بهبود پایداری در سیکل‌های حرارتی متوالی می‌شود [10, 11].

۱۱. اثر اندازه ذرات و کیفیت آندالوزیت

کیفیت مواد خام آندالوزیت، شامل میزان ناخالصی‌ها (TiO₂، Fe₂O₃)، اندازه بلور و یکنواختی دانه‌بندی، تأثیر قابل‌توجهی بر خواص نهایی دیرگداز دارد. در پژوهش Elaboration and Characterization of Mullite Refractory Products from Moroccan Andalusite گزارش شد که استفاده از آندالوزیت با منشأ مراکش موجب آغاز تشکیل فاز مولایتی از دمای حدود ۱۲۰۰ °C شده و در ۱۴۵۰ °C تقریباً به طور کامل انجام می‌شود [11]. در این نمونه‌ها، انقباض حجمی حدود ۳٫۵ ٪، تخلخل پایین و تشکیل فاز شیشه‌ای محدود مشاهده شد.

بررسی‌های انجام‌شده در JUCOs Refractory Technical Note نیز نشان داد که با افزایش اندازه ذرات آندالوزیت، چگالی آجر افزایش و تخلخل کاهش می‌یابد، اما در صورت بزرگ بودن بیش از حد ذرات، احتمال بروز میکروترک و انبساط حرارتی منفی افزایش می‌یابد [11].

بنابراین، در ترکیب دیرگدازهای آندالوزیتی لازم است نسبت دانه‌های درشت و ریز با دقت انتخاب شود و از مواد با خلوص بالا و TiO₂ کمتر از ۰٫۵ ٪ استفاده گردد تا همزمان چگالی بالا، تخلخل پایین و پایداری حرارتی مطلوب حاصل شود [10, 11, 12].

۱۲. اقتصادی بودن و بازار آندالوزیت–مولایت

از منظر اقتصادی، استفاده از آندالوزیت در مقایسه با بوکسیت مزایای متعددی دارد. در مقاله Merits of Using Andalusite-Based Refractories Compared to Bauxite-Based Refractories نشان داده شده است که دیرگدازهای آندالوزیتی به دلیل عدم نیاز به پیش‌کلسینه‌کردن، انرژی پخت کمتر و بهره‌وری بالاتر در عملکرد، از نظر هزینه تولید بر دیرگدازهای بوکسیتی برتری دارند [12].

علاوه بر این، گزارش Future of Andalusite-Mullite Refractory Materials Market نشان می‌دهد که با رشد صنایع فولاد، شیشه و انرژی‌های تجدیدپذیر، تقاضا برای دیرگدازهای آندالوزیتی طی سال‌های اخیر افزایش چشمگیری داشته و رشد سالانه آن حدود ۶٫۸ ٪ برآورد شده است [13].

در نتیجه، آندالوزیت نه تنها از منظر فنی بلکه از دیدگاه اقتصادی و پایداری زنجیره تأمین، به‌عنوان ماده‌ای راهبردی برای توسعه دیرگدازهای نوین مطرح است [12, 13].

۱۳. چارچوب پیشنهادی برای تولید صنعتی و نکات کاربردی

با توجه به داده‌های علمی و تجربیات صنعتی، چارچوب زیر برای طراحی و تولید دیرگدازهای آندالوزیتی پیشنهاد می‌شود [11, 12, 13]:

• انتخاب مواد خام:استفاده از آندالوزیت با TiO₂ < 0.5 wt%، Fe₂O₃ پایین و دانه‌بندی کنترل‌شده (زیر ۱۰ µm برای بخش پودری و ۱–۶ mm برای سنگدانه).
• فرمولاسیون ترکیب:افزودن ۲۰–۴۰ wt% آندالوزیت به پایه شاموت یا بوکسیت برای ایجاد فاز مولایتی پایدار.
• فرآیند پخت:پخت دو مرحله‌ای شامل خشک‌کردن در ~۱۱۰ °C و پخت نهایی در ۱۳۸۰ °C جهت تبدیل کامل به مولایت.
• کنترل ساختار:آزمون XRD برای شناسایی فازها، SEM برای بررسی ریزساختار و آزمون DIN EN 993-11 برای شوک حرارتی.
• تحلیل اقتصادی:مقایسه هزینه مواد خام، انرژی پخت و عمر سرویس در برابر ترکیب‌های بوکسیتی مشابه.

۱۴. چشم‌انداز تحقیق و توسعه

با وجود پیشرفت‌های قابل توجه، فرصت‌های پژوهشی گسترده‌ای برای توسعه بیشتر دیرگدازهای آندالوزیتی وجود دارد:

• بررسی اثر ناخالصی‌های جزئی (TiO₂ < 0.1 ٪، P₂O₅، ZrO₂) بر سینتیک تبدیل و رشد مولایت [10, 11].
• طراحی ترکیب‌های هیبریدی آندالوزیت با SiC و C-Composite برای افزایش مقاومت شوک حرارتی [11, 12].
• مدل‌سازی عددی سینتیکی و ترمودینامیکی جهت پیش‌بینی رفتار دیرگداز در شرایط صنعتی [10, 13].
• مطالعات میدانی بلندمدت بر عملکرد آندالوزیت–مولایت در آستر کوره‌های فولادسازی، ریخته‌گری و سیمان [11, 13].

در مجموع، هم‌افزایی پژوهش‌های آزمایشگاهی و صنعتی می‌تواند به توسعه دیرگدازهای پایدار، اقتصادی و دوستدار محیط زیست بر پایه آندالوزیت منجر شود.

منابع

[1] Pratama, F. S. (2025). The role of andalusite in enhancing the physical and mechanical properties of alumina-based refractory bricks. Asian Journal of Engineering, Social and Health.
[2] Lee, W. E., & Zhang, S. (1999). Mullite synthesis and processing. Journal of the American Ceramic Society, 82(12), 3293–3306.
[3] Prigent, P., Bouchetou, M. L., Poirier, J., & Rigaud, M. (2007). Effect of fine andalusite particles in refractory bricks on gaseous corrosion. Journal of the European Ceramic Society, 27(2–3), 1345–1352.
[4] Buhr, A., Höhne, H., & Kockegey-Lorenz, R. (2007). Andalusite: An amazing refractory raw material with excellent corrosion resistance. UNITECR Congress, Dresden, Germany.
[5] Rigaud, M., Prigent, P., & Bouchetou, M. L. (2010). Andalusite in refractory bricks: Raw material properties and behavior in service. Refractories Worldforum, 2(1), 71–77.
[6] Sin, F. S. M. (2010). High-temperature behavior of andalusite and its role in refractoriness under load. Ceramics International, 36(4), 1295–1302.
[7] Vicente, C. F., Tomba Martinez, A., & De Aza, G. (2010). Thermal stability of andalusite-based refractories. Journal of Materials Science, 45(15), 4113–4124.
[8] Höhne, H., & Buhr, A. (2011). Performance improvement of alumino-silicate refractories by addition of andalusite.Interceram – International Ceramic Review, 60(5), 288–293.
[9] Gouda Refractories BV. (2017). Technical Data Sheets – Grades AK65A, AK45, B-1. Netherlands.

[10] Fast Transformation of Andalusite into Mullite and Silica. Boletín Sociedad Española de Cerámica y Vidrio,Elsevier, 2018.
[11] Elaboration and Characterization of Mullite Refractory Products from Moroccan Andalusite. Ceramic Science Journal, SCIRP, 2013.
[12] Merits of Using Andalusite-Based Refractories Compared to Bauxite-Based Refractories. Journal of the Southern African Institute of Mining and Metallurgy, SciELO, 2013.
[13] Future of Andalusite-Mullite Refractory Materials Market. Moat City Industry Report, 2024.
[14] Dubreuil, P., & Sobolev, V. M. (1999). Andalusite: A Promising Material for Manufacturing High-Quality Refractories. Refractories and Industrial Ceramics, 40, 152–158. (SpringerLink)
[15] Sadik, C., et al. (2013). Effect of Andalusite-Rich Schist Grain Size and the Addition on Mullite Formation. Journal of the Asian Ceramic Society. (Taylor & Francis Online)
[16] Pratama, F. S., & Mubarok, F. (2025). The Role of Andalusite in Enhancing the Physical and Mechanical Properties of Refractory Bricks. Asian Journal of Engineering, Social and Health, 4(7). (ResearchGate)
